この実験ではH型断面におけるフランジとウェブの役割を理解する。フランジは曲げモーメントを主に分担し，ウェブはせん断力を主に分担する事を知る。

　試験体の断面はH−50×30とし，フランジ部分は厚さ1ｍｍスチレンボード、ウェブとスチフナはケント紙を使用し５種類の試験体を作成する。試験体に袋を吊るしておもりを入れていき，試験体が破壊した時のおもりの重さと破壊状況を記録する。図１には梁試験体の種類を示す。

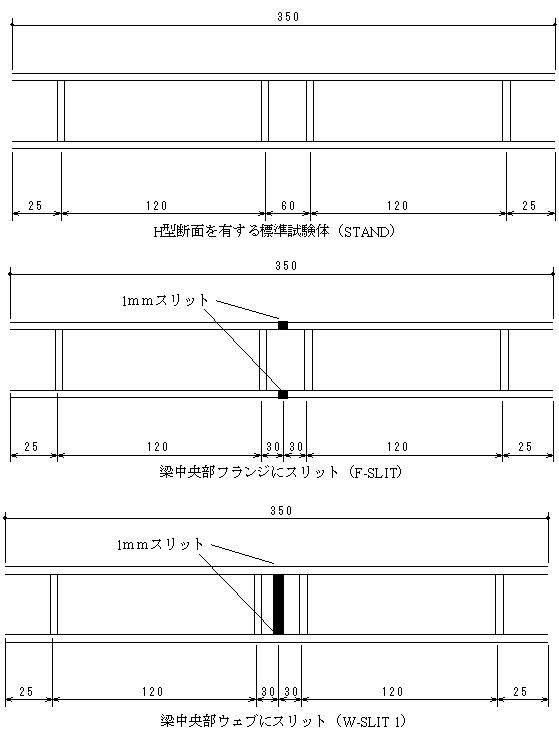

図２．１　梁試験体の種類（１）

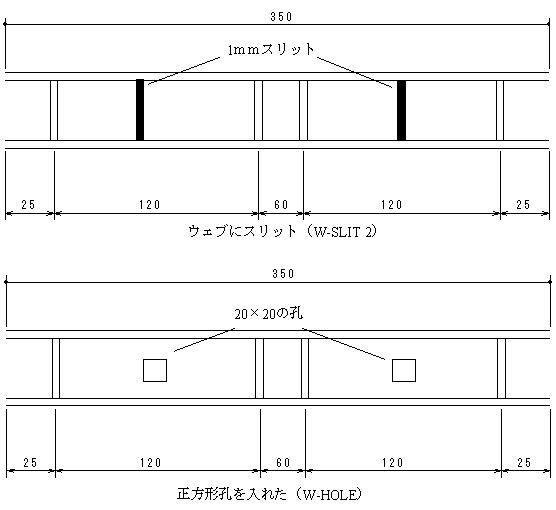

図２．２梁試験体の種類（２）

　実験結果を表１に示す。はかりの目盛りはｋｇで表されているので9.8倍してNに変換した。表1の最大荷重欄には終局時荷重のほかに，破壊に至った点の曲げモーメントMとせん断力Qを求めている。

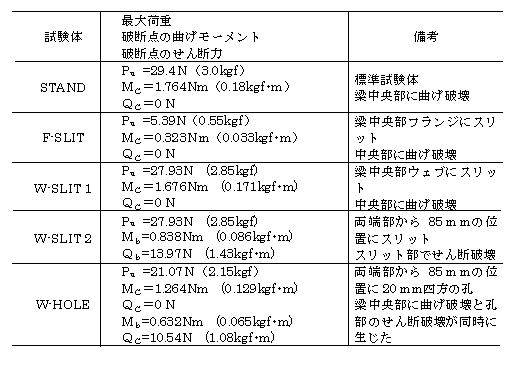

表２．１　最大耐力

試験体STANDについて
せん断力0で曲げモーメント最大の梁中央部で破壊した。試験体の中で最も大きい荷重に耐えた。

試験体F-SLITについて
ウェブのみで抵抗するF−SLITをSTANDと比較すると曲げ耐力は18％程しかなくウェブが曲げ耐力に果たす役割は小さい事が分かる。

試験体W-SLIT1について
STANDと同じせん断力0であり梁中央部で破壊した。フランジのみで抵抗するW-SLIT1でもSTANDの71％と比較的大きい曲げ耐力があり，フランジが曲げ耐力に対する役割は大きい。

試験体W-SLIT2について
W-SLIT1は，梁中央部で破壊しているのに対しW-SLIT2は，両端部のスリットの位置でせん断破壊している。これより，ウェブが抵抗できない場合はせん断力により破壊する事が分かる。すなわち，ウェブは主にせん断力に抵抗していると言える。

試験体W-HOLEについて
W-HOLEには，孔があるにもかかわらずSTANDに近い荷重で中央部および孔部がほぼ同時に破壊した。この事によりウェブに孔が開いていても耐えうる荷重は，それほど変わらないと分かった。

　この実験ではH型断面におけるフランジとウェブの役割を理解する。フランジは曲げモーメントを主に分担し，ウェブはせん断力を主に分担する事を知る。

スチレンボードを切り出して、剛接合部（FIX）とピン接合部（PIN）の２つの試験体を作成し、梁荷重点に袋を下げておもりを入れていき、試験体が破壊したときの荷重の重さを計測する。図２には試験体全体図を示す。FIXは接合部をすべて糊付けし，PINは接合部をはめ込んだものとする。

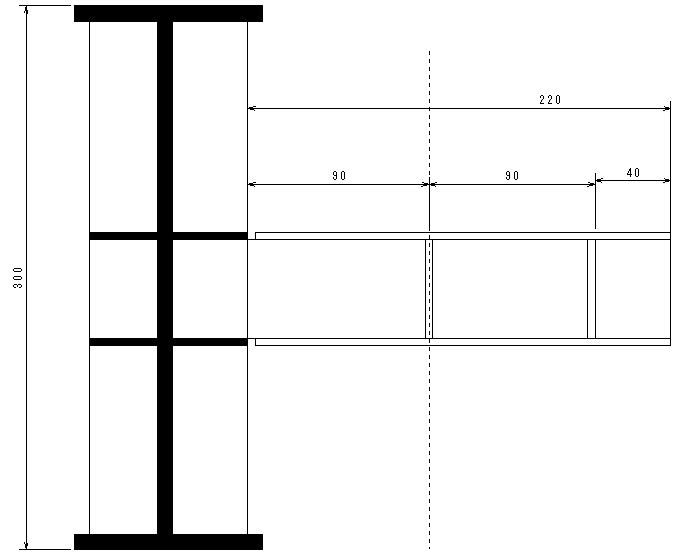

図２．３　試験体全体図

実験結果を表２に示す。はかりの目盛りはｋｇで表されているので9.8倍してNに変換した。

表２．２　接合部試験体の実験結果

フランジを接合していないPIN試験体は接合しているFIX試験体と比較すると15％程度の耐力であった。これは、梁実験における標準試験体STANDと試験体F-SLITとの関係とよく似ている。フランジを接合した接合部は標準試験体に対応し、剛接合の曲げ耐力を有し、フランジを接合しない接合部はフランジスリット試験体に対応し、ピン接合と考えることができ、十分な曲げ耐力は期待できないことが理解できる。
